Гранулятор шнековый

Сертификат соответствия

ООО «ФЕНИКС», используя накопленный опыт, на собственной производственной базе, существующей с 1992 года изготавливает современные шнековые грануляторы (тип ФШ). Гранулятор шнековый предназначен для гомогенизирования и гранулирования органических и неорганических веществ для разнообразных нужд промышленности и сельского хозяйства.

Гранулятор шнековый обеспечивает непрерывный процесс производства гранул из влажных порошков и веществ пастообразной консистенции. Он позволяет производить гранулированные продукты, отвечающие повышенным требованиям к чистоте состава, форме, размерам, плотности, пористости и т. д.

Наиболее востребованы гранулы цилиндрической формы разнообразной длины, диаметр которых находится в диапазоне от 0,8 до 20 миллиметров, а торцы ломаные или плоские. Меньше пользуются спросом гранулы в виде трубок, колец и сложной геометрии (кольца с перегородками, трилистники, звездочки, сотовые структуры и т. д.).

8.6Kb

9.1Kb

11.7Kb

14.1Kb

Катализаторы сложной геометрии

Тальк

Удобрение

Цеолит природный

Как устроен гранулятор шнековый

  1. Цилиндрическй корпус гранулятора оснащен загрузочной камерой и фильерной решёткой.
  2. Загрузочная камера оборудована роторным нагнетателем в виде двух роторов (запитывающих кулачков), имеющих в сечении форму выпуклого криволинейного треугольника.
  3. Фиксация решётки осуществляется быстро раскрывающимся замком.
  4. В корпусе размещается шнек с протирочной головкой (насадкой).
  5. Вращение шнека производится электромеханическим приводом.

БАЗОВЫЙ ВАРИАНТ

7Kb



11.4Kb

ФШ-015

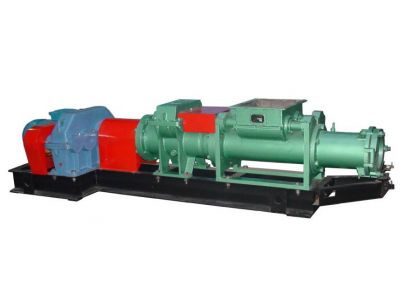

ФШ-020

Тип

Диаметр шнека, мм

Производительность,

кг/ч

Мощность привода, кВт

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

ФШ-004

44

20 - 50

1,1

150

980

450

790

ФШ-006

63

50 - 100

2,2

320

1200

680

780

ФШ-008

80

100 - 300

5,5

820

1760

810

940

ФШ-015

149

400 - 600

11

1010

2520

700

660

ФШ-015К23

149

200 - 500

22

1750

3420

1020

685

ФШ-020

200

600 - 1500

22

2100

3680

1180

1020

ФШ-025

250

1500 - 3000

45

5100

4740

1380

1310

ФШ-030

300

3000 - 4000

75

7200

5290

1810

1650

При работе шнекового гранулятора продукт поступает в загрузочную камеру, где его захватывают запитывающие кулачки роторного нагнетателя и вдавливают в межвитковое пространство расположенного под ними шнека. Вращающийся шнек продвигает и уплотняет материал внутри корпуса. Протирочная головка гомогенизирует материал, создает дополнительное пиковое давление и продавливает его через отверстия фильеры.

Чтобы получить гранулы с заданной длиной, на грануляторе монтируется устройство, режущее жгуты по длине на выходе из фильеры. Устройство крепится на поворотной платформе снаружи фильерной решётки и приводится в действие электродвигателем с регулируемой частотой вращения.

В зависимости от агрессивных свойств и абразивности перерабатываемого продукта узлы и детали шнекового гранулятора, контактирующие с ним, изготавливаются из различных марок корозионно-стойких или углеродистых сталей.

Производительность шнекового гранулятора зависит от диаметра, шага и глубины витков шнека, частоты его вращения, свойств перерабатываемого материала и геометрических параметров фильеры.

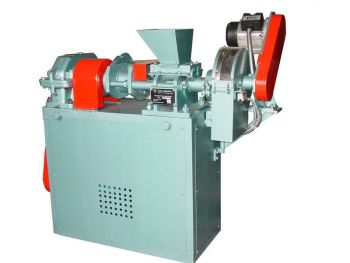

ЛАБОРАТОРНЫЙ ГРАНУЛЯТОР ФШ-004

11.4Kb

ВАРИАНТ С БУНКЕРОМ - ВОРОШИТЕЛЕМ И РЕЖУЩИМ УСТРОЙСТВОМ

11Kb

10.4Kb

ФШ-008БР

ФШ-006БР

Тип

Диаметр шнека, мм

Производительность, кг/ч

Мощность привода, кВт

Масса, кг

Габаритные размеры, мм

Длина

Ширина

Высота

ФШ-004Р*

45

20 - 50

1,28

150

1200

485

990

ФШ-006БР

63

50 - 100

3,2

500

1520

680

1235

ФШ-008БР

80

100 - 300

8,25

1240

2200

810

1630

ФШ-010БР

100

200 - 400

7,55

1580

2675

965

1435

ФШ-015БР

149

400 - 600

13,25

1750

3100

1160

1250

ФШ-020БР

200

600 - 1500

25,3

3900

4400

1380

1940

* - оснащен загрузочным бункером без ворошителя.

Применение шнекового гранулятора

Гранулятор шнековый применяется в изготовлении строительных материалов, в химической промышленности, медицине, сельском хозяйстве и т. д. Гранулирование облегчает дозировку веществ, устраняет проблемы при их транспортировке и хранении, а также придаёт им товарный вид и решает экологические проблемы.

Преимущества грануляторов производства ООО «ФЕНИКС»

  1. Благодаря собственной экспериментально-промышленной базе производимое компанией оборудование высокотехнологично и надежно, обладает высокой производительностью при малых габаритах и массе.
  2. Являясь производителем оборудования, «ФЕНИКС» не пользуется услугами посредников и предлагает грануляторы по более низким ценам, чем конкуренты.
  3. Работники компании оказывают заказчику консультативную и техническую помощь при монтаже и эксплуатации оборудования.
