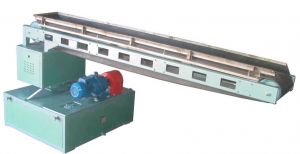

Раскладчики ленточные типа РЛ
Предназначены для равномерного распределения гранулированных и мелкозернистых материалов по ширине ленточной сушилки за счет маятникового движения транспортера.
Приводной барабан транспортирующей ленты приводится во вращение через цепную передачу от мотор-редуктора. Маятниковое движение обеспечивается с помощью рычага, передающего колебательные движения через подшипниковый ролик, двигающийся вместе с двойной цепью по овальной замкнутой траектории. Момент вращения на механизм качания передается от второго мотор-редуктора через коническую зубчатую передачу.
При подаче гранул на начало транспортерной ленты за счет маятниковых движений направляющих гранулы поступают на движущуюся ленту сушилки по волнообразной кривой, обеспечивая распределение их с примерно одинаковой толщиной слоя по всей ширине ленты сушилки и равномерность просушивания всего слоя гранул.
|
|
|
РЛ-020 |
РЛ-030 |
|
Тип |
Ширина ленты, мм |
Ширина раскладки, мм |
Число двойных качаний в минуту |
Производительность, кг/ч |
Мощность привода, кВт |
Масса, кг |
Габаритные размеры, мм | ||
Длина |
Ширина |
Высота | |||||||
|
РЛ-020 |
200 |
1200 |
6,75 |
до 500 |
1,1 |
400 |
1970 |
804 |
1122 |
|
РЛ-030 |
300 |
2500 |
5 |
до 1500 |
1,1 |
510 |
2750 |
1170 |
1130 |
